SNES Controller zu USB Adapter

Dieses Projekt entspricht dem SNES/NES gamepad (and mouse) to USB adapter von Raphnet und wurde nur ein wenig abgewandelt. Das Layout wurde so gestaltet, dass man es auch Problemlos auf Lochraster aufbauen kann.
Alle Bauteile wurden durch DIL Typen ersetzt.

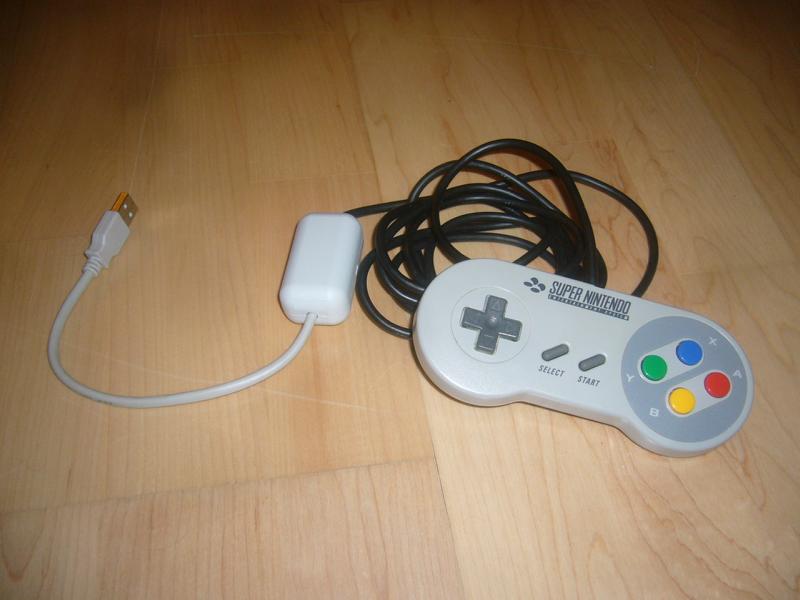

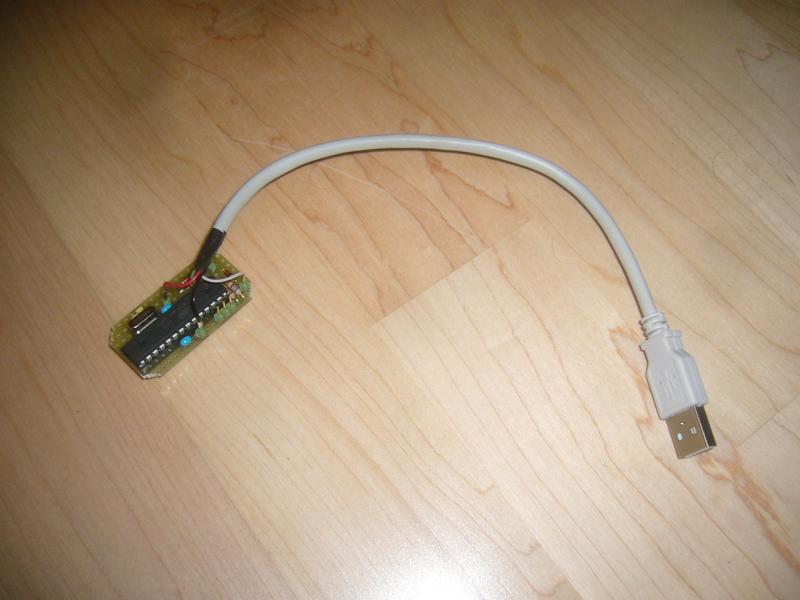

Innenleben	Fertiges Gerät

Downloads

eagle files
Das hex file für den Atmega8 gibt's hier
fuse settings: high:0xc9 low:0x9f
