64 Led Matrix

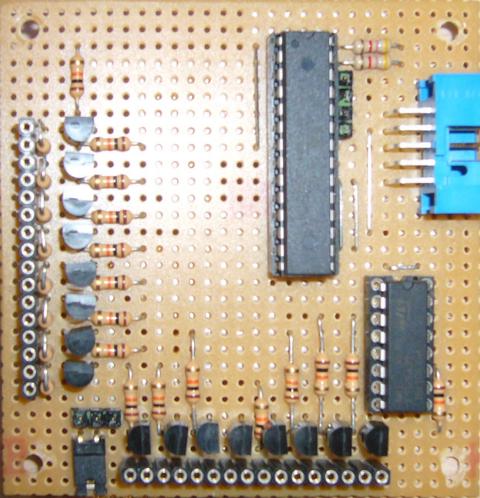

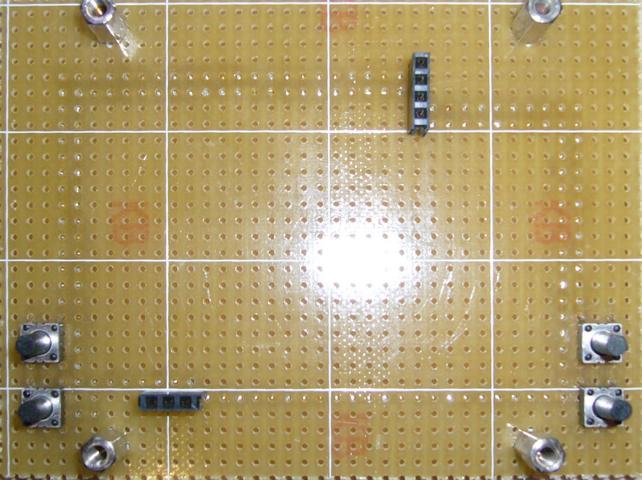

Die Matrix besteht aus drei Platinen. Eine, die nur die LEDs enthält, eine für die Ansteuerung und eine zusätzliche mit vier Tasten, die bisher nur für das "Snake" Spiel verwendet wird.
Das "Herz" der Schaltung ist der Mikrocontroller Atmega8. Dieser steuert einen CD4017 an, der für die Weiterschaltung der einzelnen Zeilen zuständig ist. Der Atmega8 gibt zusätzlich für jede Zeile einen entsprechenden 8 Bit Wert aus. Die Zeilen werden so schnell durchgeschaltet, dass ein für das menschliche Auge sichtbares 8 x 8 Bild entsteht.

Downloads

Picture Creator 1.4 PictureCreater.exe Anleitung
Text und Video Quellcode HEX file
Snake Quellcode HEX file

Fotos

fertiger Aufbau Lötseite Platine1 Platine2 Platine3
